行车式刮泥机

山东杰华环保科技有限公司
手机:15063672886(娄经理)
手机:13678669788(娄经理)

在线咨询

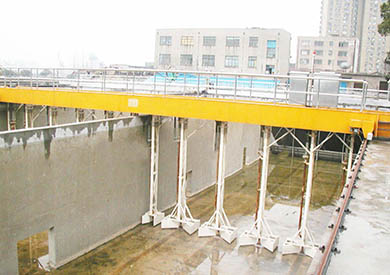

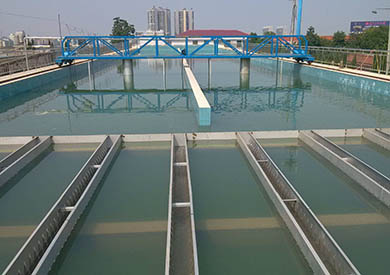

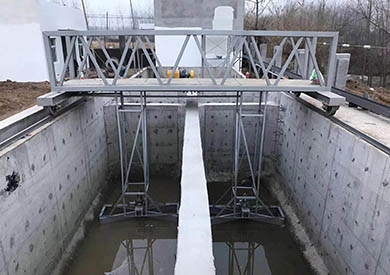

  行车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。

  行车式刮泥机主要由传动装置,从动轴装置、主动轴装置、调节装置装置、托架、电控箱等部件组成。

  主要结构

  (1)传动装置安装在行走轮支架处,由异步感应电机、摆线针轮减速机、齿轮以及机座等组成。该传动装置传递效率高,扭矩大,运行平稳,噪音低。在减速机出轴链轮中设置有安全剪切销,从而实现机械过载保护功能。电机减速装置具有足够的输出转矩,其额定转矩大于刮板刮泥转矩的1.25倍,并设置刮板与池底上下调节机构,以便控制其刮板与池底的距离,调节范围为0-50mm。

  (2)传动装置安装后不做上下调整,主要靠齐传动齿轮进行传动,要求齿轮咬合间隙紧凑均匀无噪音现象。

  (3)刮泥机与行走电机在运行中要求无互相妨碍现象,各自运行互不干涉。

  (4)各润滑部位留有注油孔。

  工作原理

  刮泥机与行走电机运行中各司其职,互不干涉,刮泥机底部配有水下行走轮结构,从而保证运行中的平稳,两个行走电机采用同步电机,从而保证了两边的行走一致平稳。

  行车式刮泥机的特点:

  1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流;

  2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠;

  3、当Φ≤40m时,采用单侧吸管,Φ>40m,则采用双侧吸管;

  4、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性;

  5、在锥形吸泥管上的吸泥口经独特设计,采用变孔距,由里向外,由小变大,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;

  6、撇渣方式有两种:板式撇渣和管式撇渣;

  7、设备操作简便,可直接就地/远程控制设备的运行。
行车式刮泥机的特点:

  1、沉淀池的周边进、出水槽采用边断面设计,保证了沉淀池周边均匀配水和出流;

  2、驱动装置采用斜齿轮减速机与蜗轮减速机相组合,保证输出扭矩及转速,传动效果高;减速机内设有过力扭矩保护装置,运转安全可靠;

  3、当Φ≤40m时,采用单侧吸管,Φ>40m,则采用双侧吸管;

  4、吸泥管以水平穿孔管方式排泥,对池内的异重流不产生无干扰,确保出水的稳定性;

  5、在锥形吸泥管上的吸泥口经独特设计,采用变孔距,由里向外,由小变大,确保全池底面的均衡吸泥、提高吸泥浓度,节省污泥回流动力;

  6、撇渣方式有两种:板式撇渣和管式撇渣;

  7、设备操作简便,可直接就地/远程控制设备的运行。
行车式刮泥机适用于给排水工程中平流式沉淀池,将沉降在池底的污泥刮集至集泥槽,并将池面的浮渣撇向集渣槽。可根据用户的要求设置浮渣刮板。
