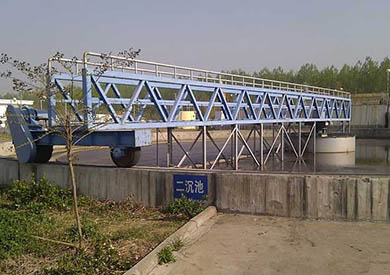

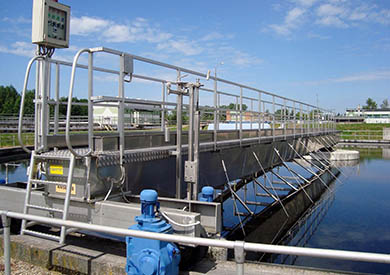

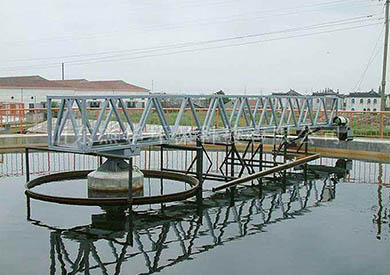

周边传动刮泥机

山东杰华环保科技有限公司
手机:15063672886(娄经理)
手机:13678669788(娄经理)

在线咨询
  周边传动刮泥机,是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。采用中间进水、排泥,周边排水,保证水流均匀。

  利用液位差自吸式排泥,有浮渣刮集排除装置和过载保护装置;根据用户要求控制系统可与微机联网。

  其主要由驱动机构、主梁、中心旋转支座、导流筒、刮泥系统、排渣斗及冲洗机构、铰接式刮渣耙、撇渣板、撇渣斗、出水三角沿板、浮渣挡板、控制箱等部件组成。

  污水从池中心的进水管经导流筒扩散后,均匀地向周边呈辐射状流出,呈悬浮状的污泥经沉淀后沉积于池底,上清液通过溢流堰板由出水槽排出池外,污泥刮板由池周刮向中心集泥槽,依靠池内水压通过排泥管排出池外。主梁在周边驱动装置的带动下,以中心旋转支座为轴心沿池顶以2.0m/min线速度行驶,主梁下部连接支架、污泥刮泥板等。近液面处设置浮渣刮板,沿中心稳流筒延伸至铰链式刮渣耙,当主梁旋转时,浮渣刮板将液面的浮渣由池中心撇向池周,收集在铰链式刮渣耙区内,收集的浮渣随主机在池周运动至撇渣斗,通过刮渣耙的铰链活动刮至撇渣斗内,排至池外。

  规格性能

  1、周边传动刮泥机主要性能

  (1)池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;

  (2)平行错位线刮泥板,连续性好、集泥效率高;不锈钢刮泥板底部有刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生;

  (3)池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强;

  (4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强;

  (5)操作简单,可实现远程控制。

  2、设备主要技术参数
参数
型号
池内径D( mm)
周边线速度(m/min)
驱动功率(Kw)
JH20-28
20~28
1~3
0.37×2
JH30-40
30~40
1~3
0.55×2
JH45-50
45~55
1~3
0.75×2
JH60-80
60~80
1~3
1.5×2
JH85-100
85~100
1~3
2.2×2
注:设备生产一般根据设计图纸或现场尺寸确定,以上参数只是通用参数。

周边传动刮泥机主要性能

  (1)池底刮泥、水面撇渣。驱动装置采用轴装式齿轮减速电机与主动滚轮直联传动,结构紧凑,机械效率高;

  (2)平行错位线刮泥板,连续性好、集泥效率高;不锈钢刮泥板底部有刮泥橡胶板,保证刮泥彻底干净,不会有浮泥现象发生;

  (3)池底坡比1:10,刮泥时污泥阻力可忽略不计;特殊的铰支结构,过载能力强;

  (4)主梁选用方钢制作,结构强度大,采用热镀锌后喷面漆工艺,防腐性能强;

  (5)操作简单,可实现远程控制。
 周边传动刮泥机,是城市水厂、城镇污水处理厂常用的沉淀池刮泥设备。
